PosiTector DPM Lシリーズ

塗装システムの前処理と塗布時の環境条件は、鋼構造物の塗装の長期性能に影響を与える主要な要因です。露点計は、塗装前、塗装中、塗装後の環境条件を監視するために使用できます。ISO 8502-4で要求される表面処理に最適な電子式露点計は、塗装中の構造物に露が形成される可能性を判断します。

デフェルスコは、環境条件を測定するために、露点計、風速センサー、赤外線温度計の3種類のメーターを提供しています。

ISO 8502-4, BS 7079-B4, ASTM D3276, IMO PSPC, SSPC-PA7, US Navy NSI 009-32, Navy NAVSEA 009-32に適合している。

製品写真PosiTector 6000, ケーブル式プローブ搭載の全金属基板用膜厚計

デジタル露点計

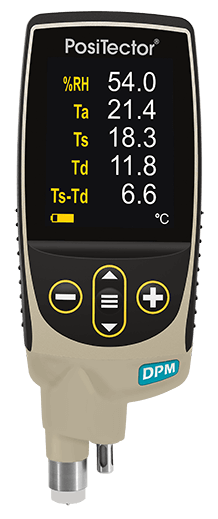

PosiTector DPM 露点計

PosiTector DPM 露点計は、選択したモデルによって、相対湿度(%RH)、気温、表面温度、露点温度、表面温度と露点温度の差(Delta)、風速、湿球温度などの気候条件を測定・記録することが可能です。

利用可能なオプション。

  • 直接接触型表面温度センサー付きインテグラルプローブ
  • 赤外線表面温度センサー付きインテグラルプローブ
  • K型有線式表面温度センサー付きインテグラルプローブ
  • 風速センサー付きインテグラルプローブ
  • ケーブル付きプローブ(1/2" NPTネジ付き)(圧縮空気用

ISO 8502-4, BS 7079-B4, ASTM D3276, IMO PSPC, SSPC-PA7, US Navy NSI 009-32, Navy NAVSEA 009-32に適合している。

製品写真PosiTector 200, 非金属基材用膜厚計

自律型露点計ロガー

PosiTector DPM L 露点計ロガーシリーズ

PosiTector DPM LおよびDPM L+露点計ロガーは鉄骨構造物に取り付け、環境パラメータを独立して最大200日間(DPM L)または600日間(DPM L+)測定・記録します。保存された測定値は、PosiTectorアプリ(iOS/Android)を使用してダウンロードできます。

ISO 8502-4, BS 7079-B4, ASTM D3276, IMO PSPC, SSPC-PA7, US Navy NSI009-32に準拠。

の製品写真 PosiTest PC, 非接触型未硬化粉体厚み測定器

非接触型赤外線表面温度計

PosiTector IRT 赤外線温度計

PosiTector IRT 非接触型赤外線温度計は、手の届きにくい場所、可動部、吹き付けたばかりの粉体塗装、直接接触型センサーの温度範囲を超えている物体など、従来のセンサーが機能しない場所の表面温度を測定します。

動作原理

露点計とは?

露点計は、相対湿度(%RH)、気温、表面温度、露点温度、表面温度と露点温度の差(Delta)、湿球温度などの気象条件を測定・記録するものである。

なぜ露点計は環境測定に使われるのか?

塗料やコーティング剤の表面処理、塗布、硬化中に、携帯型の露点計で環境条件を監視し、記録します。これにより、塗料やコーティング剤の塗布者は、最適な環境条件が満たされるタイミングを判断できるようになり、コストのかかる再作業や塗料・コーティングシステムの早期故障の可能性を大幅に減らすことができます。

詳しくは「屋外の気候条件を測定する」をお読みください。

相対湿度(%RH)はどのように測定するのですか?

相対湿度とは、空気中の水分量を全体の体積のパーセントで表したものです。相対湿度が高いと、溶剤の蒸発速度が遅くなることがあります。

従来、相対湿度(RH)はスリング式湿度計(旋光式湿度計)の湿球温度と乾球温度の測定値を用いて計算されていた。スリング式湿度計は、乾球と湿球と呼ばれる2つの温度計からなり、後者は水で飽和させた靴下(ウィック)で覆われている。湿球温度計を90秒間回転させると、水分が蒸発して湿球温度計が乾球温度計より低くなります。適切な時間が経過したら、両方の球根を測定し、その結果をサイコメトリー表、グラフ、またはスライドルールを使って湿度測定値に変換する。そこから、表面温度計で測定した結果と比較する。

最新の電子式露点計は、複雑なルックアップテーブルや計算尺を必要とせず、湿度や温度の測定が簡素化された便利な製品です。多機能な露点計は、関連するすべての環境パラメータを即座に連続的に読み取ることができるため、オペレータの解釈や測定誤差、ルックアップテーブルを使用した場合の計算誤差や丸め誤差の影響を受けにくいのが特徴です。

多目的PosiTector DPM 露点計は、気温、表面温度、相対湿度パーセントの連続測定に最適です。

露点はどのように測定するのですか?

露点(Dew Point)とは、表面に水分が発生し始める温度のことです。露点は気温と相対湿度の関数であり、飽和状態に達するために空気量を冷却しなければならない温度と説明される。

ブラストされたばかりの鋼鉄に発見されなかった結露は、目に見えない薄い水分の膜が塗膜と下地の間に挟まった場合、フラッシュさびや早期塗装不良の原因となることがあります。塗装システムの最適な性能を確保するため、ISO 8502-4とSSPCのガイドラインでは、塗装の3つの重要な段階(表面処理、塗装、硬化サイクル)において、表面温度を露点より最低5°Fまたは3℃高くすることを推奨しています。

従来、露点はスリング式心理計と複雑なルックアップテーブルや心理量計算機を使って計算されていた。スリング式湿度計は、内挿誤差が生じやすい、連続監視ができない、メモリに保存できないなどの制約がある。

冷却鏡式湿度計は、冷却した鏡、光線、光検出器を用いて露点を測定する装置です。空気が冷やされると鏡の上に露ができ、光が遮断され、空気が露点に達したことを示す。この技術は実験室では有効だが、鉄骨の塗装業界では、かさばる、壊れやすい、コストがかかるなどの理由で、あまり効果的ではなかった。

PosiTector DPM のような最新の露点計は、精密温湿度センサーを用いて表面温度と相対湿度を測定することで、露点を即座に計算することができます。露点計の中には露点のみを計算するものもありますが、より実用的な計器には表面温度プローブが含まれています。表面温度プローブ(センサー)により、重要なデルタ値(表面温度と露点温度の差)を計算し、表示することができます。

露点計にはどのような機種がありますか?

5つの PosiTector DPMプローブモデルまたは2つの自律型PosiTector DPM ロガー

チャート
イメージ図PosiTector DPMイメージ図PosiTector DPM IRイメージ図PosiTector DPM Sイメージ図PosiTector DPM Aイメージ図PosiTector DPM D

プローブの説明

直接接触型表面温度センサー付きインテグラルプローブ

赤外線表面温度センサー付きインテグラルプローブ

K型有線式表面温度センサー付きインテグラルプローブ

風速センサー付きインテグラルプローブ

ケーブル付きプローブ(1/2" NPTスレッド付き

直接接触型表面温度センサー付きインテグラルプローブ

表面温度
-
-
-
-
-
気温
-
-
-
-
-
-
ウェットバルブ温度※1
-
-
-
-
-
-
相対湿度
-
-
-
-
-
-
露点温度
-
-
-
-
-
-
表面温度から露点温度を引いた温度
-
-
-
-
-
風速
-
*PosiTectorAdvanced (3)モデルのみ湿球温度表示/記録可能

どの露点計が私のアプリケーションに適していますか?

露点計の選定には、4つの決め手があります。

まず、監視すべき環境パラメータを特定することが重要である。一般に、表面温度、気温、湿球温度、相対湿度、露点温度を測定または計算することができる。のような露点計もあります。 PosiTector DPMのような露点計では、デルタも計算できます。表面温度の測定は、表面に湿気が発生するかどうかを決定する基材温度であるため、非常に重要です。表面温度と周囲温度は、直射日光や日陰、さらには構造物の形状や質量などの要因により、大きく変化することがあります。

次に、監視する必要がある表面や部品がある場合、その表面へのアクセスのしやすさを考慮します。従来の表面温度センサーでは熱すぎる?手の届かないところにあるのか?PosiTector DPM IRのような赤外線表面温度センサーを搭載した露点計は、他のパラメータを測定・計算しながら、この測定を行うことができます。

第三に、環境条件は一定期間にわたってモニターする必要があるのか、それとも瞬時測定で十分なのか。PosiTector DPM の全モデルは瞬時に測定し、連続測定のためのオートログモードも備えています。Advanced のモデルは、最大8ヶ月のバッテリー寿命を実現するため、測定値の合間に測定器の電源をオフにする拡張オートログモードを備えています。PosiTector DPM LおよびPosiTector DPM L+は、特に自律モニタリング用に設計されています。PosiTector DPM Lは最長200日間、PosiTector DPM L+は最長600日間の電池寿命を特長とする。PosiTector DPM L+は、WiFi経由でクラウドベースのPosiSoft.netに測定値を直接自動送信するため、世界中のどこからでも現場の状況を遠隔監視できる。

最後に、メモリやレポートに関する要件はありますか?すべてのPosiTector DPM Standard モデルは、最大2,500のデータセットを保存することができます。PosiTector DPM Advanced の全モデルは、最大 250,000 データセットまたは 1,000 バッチまで保存できます。PosiTector DPM L 露点計ロガーは、最大10,000データセット(60,000読み取り値)を保存することが可能です。データの表示、分析、報告用にソフトウェアソリューションが利用可能です。

露点計で測定される環境パラメータは何ですか?

どのPosiTector DPM モデルを選択するかによって、データセットは以下の環境パラメータのうち5つ以上から構成されることがあります。

Standard
Advanced モデルは、最大250,000データセットまで保存可能です。 Lは、最大10,000データセットまで保存可能です。
PosiTector DPM

データセット※1
対策
計算する

RH- 相対湿度:空気中の水分量を全体の体積のパーセントで表したもの。

Ta- Air Temperature:空気の温度

Ts- Surface Temperature(表面温度):表面の温度

V- 風速:空気が移動する速度(PosiTector DPM Aのみ)。

Td- 露点温度:表面上に水分が発生し始める温度

Ts-Td-Delta:表面温度と露点温度の差

Tw- ウェットバルブ温度

環境パラメータについて詳しくは、「環境条件の測定」の記事をご覧ください。

*モデルによって異なります。

よくあるご質問

絵を描いても大丈夫な時期は?

表面温度と露点温度の差は、鋼構造物のコーティングやライニングの長期的な性能を決定する最も重要な要素である。

standard ASTM D3276や国際規格のISO 8502-4などの文書では、塗装の準備、塗布、硬化という重要な3つの段階において、表面温度は露点温度より最低5°F(3°C)高くなければならないと記載されています。この最低温度は、溶剤が蒸発するときや冷たい塗料を塗布するときに、表面温度を下げるのに役立ちます。

露点温度がこの最低温度より低い場合、または近い場合でも、鋼鉄表面に水分が形成されるリスクが許容できないほど高く、コーティングの失敗につながる可能性があります。

なぜ圧縮空気の露点を測定することが重要なのですか?

空気を圧縮すると、気体(酸素、窒素など)の密度が高くなる。その結果、特に工場などの暖かい環境では、その空気中の液体の水蒸気が飽和状態になりやすくなります。

湿気は、圧縮空気を使用してスプレーで塗布されたコーティングの接着性、色、および光沢に悪影響を及ぼす可能性があるため、一部の業界では圧縮空気システムの湿気と露点温度を監視しています。湿った圧縮空気は、錆や腐食の原因となり、部品にダメージを与える可能性があります。ほとんどの問題は、圧縮空気システムの露点温度を監視するだけで回避することができます。
